用什么软件画流程图好？

黄应秋
2020-03-30
15
共17人发表观点

网友「急速马力快de源码控」发表观点

2020-06-06

推荐使用markdown“写”软件流程图。Markdown是一个轻量级的标记语言，使用普通文本编辑器就能快速编写，不仅显示格式丰富，功能也毫不含糊。

一，语法

1，定义流程：流程id=>类型: 显示内容

start=>start: 开始

io=>inputoutput: 输入输出

op=>operation: 操作

cond=>condition: 条件

sub=>subroutine: 子流程

end=>end: 结束

2，连接流程：将流程id使用->连接，支持级联或者分行两种写法

级联：

start->io->op->cond

分行：

start->io

io->op

op->cond

条件连接：添加(yes)或者(no)分支

cond(no)->sub

cond(yes)->end

3，连接方向

支持4个方向，上下左右，跟在连接线开始的元素后面，(top), (bottom), (left), (right)，默认(bottom)

op(right)->sub

条件连接有两种方向，只需指定yes或no：(yes, right), (yes, bottom)，或者(no, right), (no, bottom)，默认(yes, bottom)

cond(yes, right)

二，实例：Web服务缓存系统更新流程图

1，Markdown文本

```flow

start=>start: 接收到消息

info=>operation: 读取信息

setCache=>operation: 更新缓存

end=>end: 处理结束

start->info->setCache->end

```

2，显示效果

三，实例：Web服务API请求时读取缓存流程图

1，Markdown文本

```flow

start=>start: API请求

cache=>operation: 读取Redis缓存

cached=>condition: 是否有缓存？

sendMq=>operation: 发送MQ，后台服务更新缓存

info=>operation: 读取信息

setCache=>operation: 保存缓存

end=>end: 返回信息

start->cache->cached

cached(yes)->sendMq

cached(no)->info

info->setCache

setCache->end

sendMq->end

```

2，显示效果

网友「追风筝的二狗」发表观点

2020-03-31

作为一个行业七八年的软件项目经理，用过的画流程图的软件不计其数，从word到Visio，从OmniGraffle到亿图图示，还有一些其他小众的软件，这里就不赘述。干净利落，直接上我的结论:

ProcessOn.com

我认为的优点如下：

1.不用装软件，一个账号走天下，有浏览器的地方就有你的文件，不再用U盘，通讯工具传来传去

2.支持多人协作，共享思想，开拓思维

3.有模板市场，随时寻找自己想要的模板，大大提升工作效率

4.免费版基本能满足我们的要求

网友「九合壹匡」发表观点

2020-06-07

用下面两款软件都非常好

第一，Markdown软件，这个是懂编程语言的专业人士用的

如果题主懂编程，就用Markdown软件，Markdown是一个轻量级的标记语言，使用普通文本编辑器就能快速编写，不仅显示格式丰富，功能也毫不含糊。这个已经有其他人回答的很好了，这里就不啰嗦了。

第二，思维导图软件，这个不懂编程也可以用，都是图形化操作，很简单的

第一步，安装思维导图软件。第二步，选定流程图模板，如下图

第三步，可以用模板，也可以新建流程图，方框形状和连线都很丰富

第四步，写上你的说明文字，即可

是不是很简单，希望能帮到你，如果觉得用就顺手点个赞吧！

网友「是小毛吖」发表观点

2020-12-03

这里只介绍几个工具

processon.comdraw.ioplateumlvisioplantuml

网友「小马过河Vizit 」发表观点

2020-06-07

如果要细腻美观，用来做演示给别人看，推荐用omnigraffle。

如果要方便简单的话，可以用plantuml或者markdown。

网友「王得人的杂货铺」发表观点

2020-03-31

我来梳理下市面上可以用于流程图的软件或网站。

爱莫流程图

迅捷流程图制作软件

亿图流程图制作软件

Dia Diagram

diagram designer

yEdGraphEditor（国外）

Axure RP

MindMapper

MindManager

iMindMap

Xmind

Draw.io

Process on

以上软件或网站都是免费或者都可以找到免（破）费（解）版本。

1、2、3、4、5、6都是流程图专门用于流程图制造的软件。

3还有在线网站。6为国外的软件，其实某些功能也挺棒的。但是对于一些小白来说，还是国内的容易上手。

7是偏向于设计的软件，流程图不是它的主要功能。

8、9、10、11带有Mind字样，它们几个主打功能为思维导图即脑图。

尤其要介绍的是12和13，二者都是专门用于在线制作流程图的网站。此外，前者还具有桌面客户端版本。

笔者用的最多的是12。13也挺不错，尤其在多人协作方面，这点有点类似腾讯文档。

笔者强烈推荐12。

网友「MindMaster思维导图」发表观点

2020-09-10

绘制专业流程图，就用（亿图图示）！

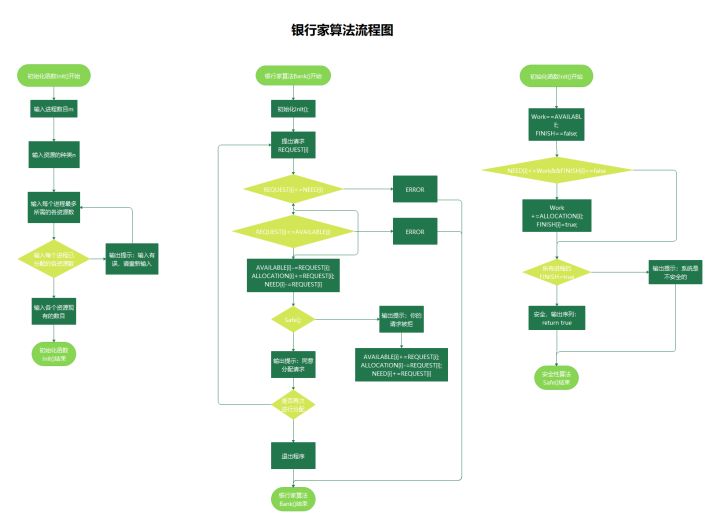

以上流程图，均由亿图图示绘制而成。

如果你之前使用过我，感谢认同和厚爱；

如果你是第一次听说，不妨听听我的简短介绍。

1. 多平台运行

可能有人遇到过这样的情况：

以前在微软电脑上用Visio，但是换Macbook、Linux电脑后，往往找不到合适的绘图软件。

亿图图示想做的，是让更多用户更便捷、更高效绘图。

因此在产品上线之初，团队就将系统兼容性放在了重要的位置。

如今，亿图图示支持的操作系统越来越多了：

Windows版：支持 Win XP、Win 7、Win 8、Win10等Mac版：支持Mac OSX10.10, 10.11, 10.12, 10.13, 10.14等Linux版：Ubuntu、麒麟、Debain、Mint、Fedora、CentOS、Red Hat等（支持国产操作：飞腾ARM架构+银河麒麟；龙芯架构+中标麒麟）Web版：Chrome谷歌浏览器、火狐浏览器、QQ浏览器、360浏览器等

不管你用的是什么电脑，亿图图示基本都能完美适配。

2. 云端储存

支持的操作系统虽然很多，但不同电脑之间文件传输的便捷性，依然是用户非常在意的一个问题。

为此，亿图图示推出个人云文档功能。

支持不同操作系统，通过一个亿图账号进行云文件共享，

实时存储，高效协同，安全便捷~

亿图图示个人云文档

3. 操作简单

我们前面提到，亿图图示想帮助更多用户更便捷、更高效绘图。

因此在基础功能上，亿图图示做了很多用心的设计，力求让人一看就会用。

比如，符号自由拖放、极速连线、自动对齐吸附等等。

即使是小白用户，也能够快手上手。

4. 素材丰富

以前用PPT绘图的时候，由于软件内没有原生图标，往往只能自己手动绘制。

过程非常耗时。

如今亿图图示，通过内置一个庞大的符号库，很大解决了以上难题。

用户可以在符号库内进行关键词检索图形，

也可以在已有图形上进行二次设计，

基本能够满足用户的绘图需求。

亿图图示原生符号库

当然，如果原生符号库还不能满足你们的需求，

你们可以使用自定义符号库，支持添加外部符号。

值得一提的是，亿图图示支持的绘图类型也很丰富，

包括流程图、拓扑图、架构图、结构图、ER图等260+图形。

而且软件里还有一个模板中心，

支持用户一键使用，快速提升绘图效率。

亿图图示模板中心

5. 支持各种格式导入导出

当绘图完成后，你可以根据自己的需求，

选择导出为图片、PDF、Office等不同格式的文件。

如果想给论文配图，可以考虑PNG图片；

如果是想打印文件，可以选择PDF格式；

如果想给使用Visio软件的同事分享文件，

还可以选择导出为Visio文件。

......

当然，如果你们还有其他更多需求，欢迎给我们提建议~

6. 分享方式多样

除了导出，亿图图示也支持直接分享。

比如，通过生成链接/加密链接进行分享；

又比如，通过微信、微博、QQ等社交工具进行分享；

当然，还可以通过前面提到的个人云文档进行共享。

亿图图示还有很多实用功能，我之后想到了再来补充~

也欢迎你们来这里探索和分享~

网友「憨憨的坚持」发表观点

2021-07-04

桌面端软件：

Microsoft Visio:大厂出品，在流程图绘制方面很是擅长，简单易学，上手快，毕业实习的时候接触到。

XMind：原本更多地用于绘制思维导图的工具（可免费试用，但功能受限），但也可用来绘制流程图。大二时老师经常用这个软件绘制思维导图，故此了解到了这个软件。

在线工具：

百度脑图：除了百度的ECharts外，百度脑图应该算是百度的一良心产品了，直接在线使用，可画流程图、思维导图等。

ProcessOn:各流程节点的符号直接拖曳到编辑区即可，在调整其中某些流程的时候，对应的流程还会自动更新。

网友「提着木剑赶着羊」发表观点

2021-09-30

如果是教学设计流程图，用Word或Wps就可以。甚至用Ppt也可以画教学流程图。如果是其他领域用，建议用以下：

1.Draw.io

这款软件的交互性体现较好，简单易用，属于开源软件而且免费，为用户提供了在线使用版、三种不同系统的桌面版（Windows、MacOs、Lunix）、以及浏览器插件版。，甚至官方还提供了免安装单文件版本。

启动时是英文，可以调整为中文显示，在画流程图、制作图表和工程图都比较方便，是一款功能强大，简易用的工具，推荐。

2.Process.On

是一款免费在线流程图、思维导图绘制工具，专业强大，支持多人实时在线协作，绘制原型图、UML、BPMN、网络拓扑图等多种图形绘制。有免费版、个人版和团队版，

3.Visio

专业绘制流程图软件，如地图、企业标识等，软件体积较大，功能强大.

4.亿图图示

确切地说是一款综合类办公绘图软件，拥有260+绘图类型,包括流程图、组织结构图、UML图、电路图、平面设置图等。从绘图类型数量居多。

还有迅捷、思维导图软件Xmind、ZenFlowchart、OmniGraffle等，用户可根据软件的免费或收费标准、功能等方面自己体会使用。

网友「猩球科技」发表观点

2021-03-17

推荐你一个新的在线流程图工具，whimsical.com，也是我最新发型的比Processon更好看，比一大堆需要本地安装的软件更方便。

优点

在线编辑，实时保存拖拽生成，方便易用分享链接给朋友方便导出为图片到本地在线icon搜索插入，这是我最喜欢的功能！可以做出非常多简洁，好看的图

推荐使用：金舟流程图

操作方法：

一、打开软件后，在这里可以看到以下几种模板，每个类型的都有，选择需要的就可以啦；

二、这里需要创建一个图表的名称，输入后点击“确定”即可；

三、如图，刚刚选中的图表就可以进行编辑啦，左侧是绘制图形的工具，右侧是文本样式设置，包括文字、图形以及图表的样式等，可以理解为属性设置；

四、双击文本内容就可以编辑了，在右侧可设置文本字体、颜色、大小等属性；

五、在左侧可选择需要绘制的图形，然后添加到图表中，然后在右侧设置图形样式；总的来说，流程图的制作还是比较简单的，多练就能掌握哦；

六、完成编辑后，记得点击保存或者导出哦！

有的小伙伴表示不太想要下载安装软件，没关系，金舟流程图也是有在线版的哦，特别方便！

在线版流程图（onlinedo.cn/index/file/index）

网友「转世轮回追梦人」发表观点

2021-07-26

推荐用ai软件，他能够画矢量图，箭头，线段，方形，菱形框都可以一键而就。

网友「韩先生的萌宠们」发表观点

2020-10-31

draw.io 有在线版，很好用

网友「小爷ym 」发表观点

2020-06-01

Prosesson

网友「伙伴神」发表观点

2021-06-13

软件简介：

Visio 2019专业版能够帮助用户轻松绘制各种流程图，包括常用的网络图、组织结构图、工程设计以及其他使用现代形状和模板的内容，从而更好的开展团队合作，把想法变为现实。全新版本的visio2019功能更加强大，增加了数十种模板，以及数千种可自定义的形状，可以帮助用户将数字、想法和其他数据观点转换为连贯且有影响力的故事。支持行业标准，包括统一建模语言 (UML) 2.5、业务流程建模和标注 (BPMN) 2.0 以及规范和描述语言 (SDL) 符合性。

安装步骤：

1.选择我们下载的安装包，右键解压。
